この記事は、インテル® デベロッパー・ゾーンに掲載されている「Making Visual Call Graphs from Intel® VTune™ Amplifier Output」の日本語参考訳です。


この記事の PDF 版はこちらからご利用になれます。

インテル® VTune™ Amplifier では、ほかの多くの方法でデータを表示および操作することができるため、解析したアプリケーションのビジュアル・コールグラフを生成する機能を提供していません。しかし、ビジュアル・コールグラフを作成する方法はあります。多くの開発者がビジュアル・コールグラフを使用しているため、ここでは Windows* システムと Linux* システムでそれらを作成する方法を紹介します。このアプローチは、サードパーティー・ツールを使用するため、正式にはサポートされていません。自己責任の下に使用してください。

ステップ 1: 環境の準備

最初に、サードパーティー・ツール gprof2dot.py (英語) と Graphviz (英語) をダウンロードします。gprof2dot.py は gprof ファイル (インテル® VTune™ Amplifier で生成可能) を dot 形式に変換するスクリプトで、Graphviz は dot 形式をイメージに変換します。実行ファイルへの絶対パスの代わりに "dot" コマンドで Graphviz を呼び出すには、パスを PATH 環境変数に手動で追加する必要があります。また、.py スクリプトを使用するには、マシンに Python* がインストールされている必要があります。

ここでは、インテル® VTune™ Amplifier に同梱の tachyon サンプルをデフォルト設定でビルドしたものを使用してコールグラフを生成します。この例では、便宜上、balls.dat ファイル (および gprof2dot.py スクリプト) を find_hotspots.exe と同じディレクトリーに移動しています。

ステップ 2: インテル® VTune™ Amplifier の結果の収集と準備

通常どおり、ホットスポット解析を実行します。

amplxe-cl --collect=hotspots --result-dir=result -- find_hotspots.exe balls.dat

結果を gprof 形式に変換します。

amplxe-cl --report=gprof-cc --result-dir=result --format=text --report-output=result.txt

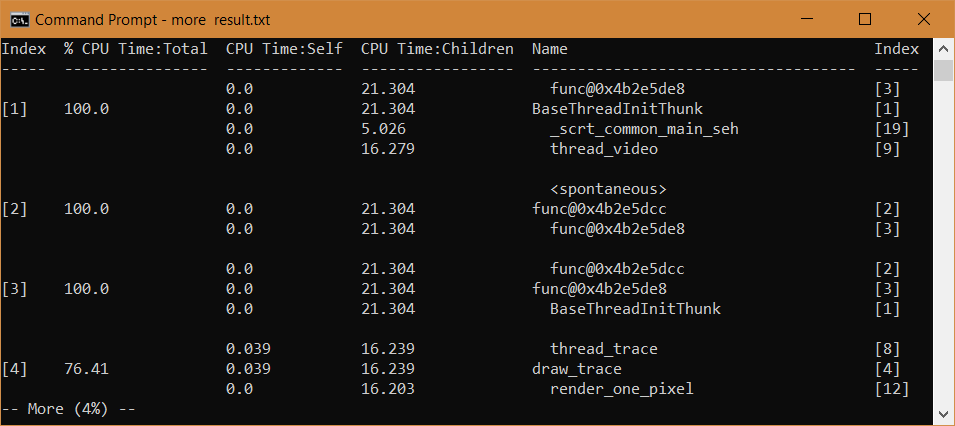

変換後のファイルは次のようになります。

ステップ 3: グラフの生成

Python* スクリプトを使用してこのファイルを dot 形式に変換し、出力を Graphviz ツールに渡して .PNG ファイルを生成します。

python gprof2dot.py -f axe result.txt | dot -T png -o graph.png

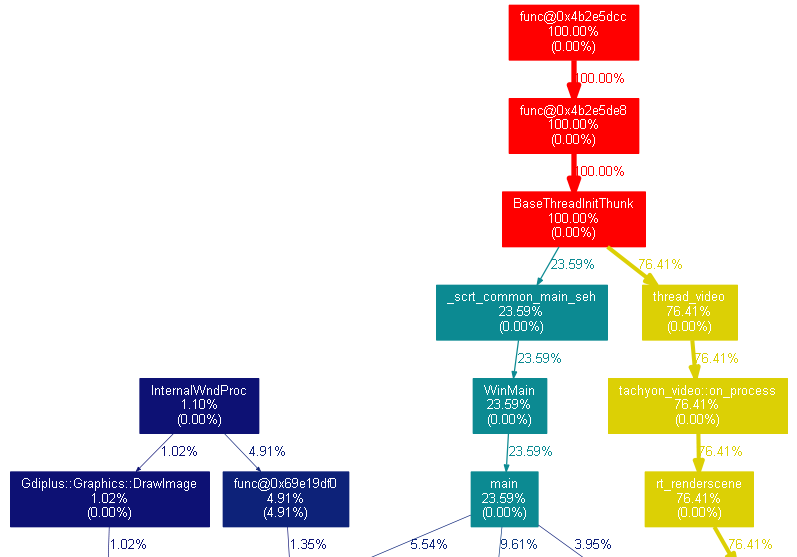

以下は、生成されるイメージの一部です。
