CPU / メモリー・ルーフラインの調査パースペクティブを実行して、ハードウェアによって制限されるパフォーマンスの上限に対する実際のパフォーマンスを視覚化します。これは、主な制限要因 (メモリー帯域幅や計算能力) を判断するのに役立ち、潜在的な最適化手順のロードマップを示します。
[Roofline (ルーフライン)] グラフを使用すると、次のようなことが分かります。
現在のハードウェア・リソースで達成可能な最大パフォーマンスは?
アプリケーションは現在のハードウェア・リソースで最適に動作するか?
そうでない場合、最適化の最良の候補は?
メモリー帯域幅や計算能力が各最適化候補のパフォーマンスを制限しているか?
どのように動作するか
CPU / メモリー・ルーフラインの調査パースペクティブには次の手順が含まれます。
- サーベイ解析でループ/関数のタイミングデータを収集します。
- 浮動小数点および整数操作データ、メモリー・トラフィック・データを収集し、特性化の FLOP 解析によりマシンのハードウェアの制限を測定します。
ここでインテル® Advisor は以下を収集します。
- 計算操作 (浮動小数点操作 (FLOP) と整数操作 (INTOP)):
- FLOP は、次のカテゴリーの命令の合計とその反復回数の積として計算されます: FMA、ADD、SUB、DIV、DP、MUL、ATAN、FPREM、TAN、SIN、COS、SQRT、SUB、RCP、RSQRT、EXP、VSCALE、MAX、MIN、ABS、IMUL、IDIV、FIDIVR、CMP、VREDUCE、VRND
- INTOP は、デフォルトでは次のカテゴリーの命令の合計とその反復回数の積として計算されます: ADD、ADC、SUB、MUL、IMUL、DIV、IDIV、INC/DEC、shift、rotate。
- メモリー・トラフィック・データは、メモリー操作と関数/ループによってアクセスされたレジスター内のバイト数の積として計算されます。メモリー・トラフィックの計算では、インテル® Advisor は次のカテゴリーのメモリー命令をカウントします。
- スカラーとベクトル MOV 命令
- GATHER/SCATTER 命令
- VBMI2 圧縮/展開命令
注
この収集には、サーベイ解析の 3 倍から 4 倍の時間がかかることがあります。 - 計算操作 (浮動小数点操作 (FLOP) と整数操作 (INTOP)):

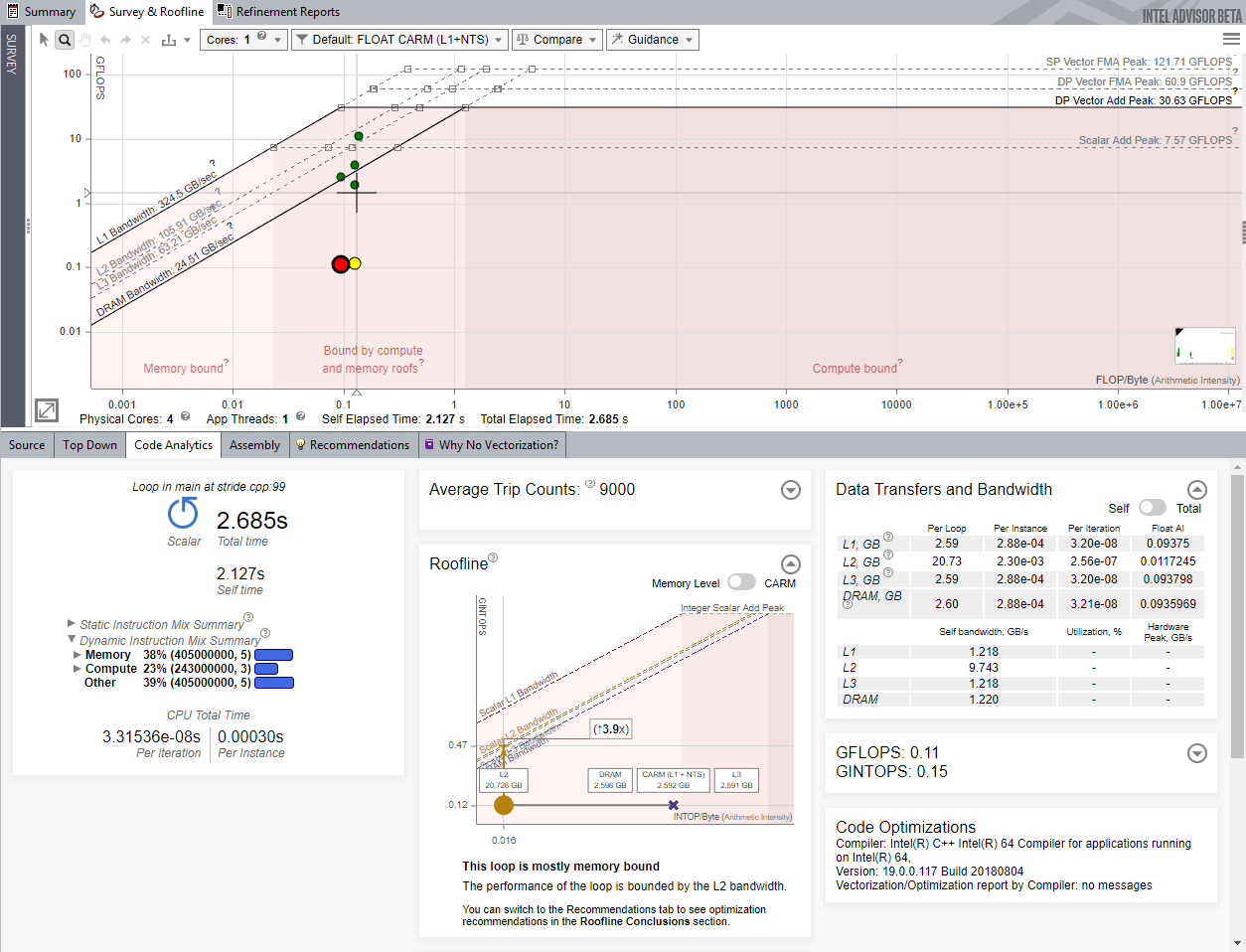

CPU ルーフライン・レポート
[Roofline (ルーフライン)] グラフは、マシンが達成可能な最大パフォーマンスと、アプリケーションの達成可能なパフォーマンスと演算強度を表示します。
演算強度 (x 軸) - ループ/関数のアルゴリズムを基に、CPU/VPU とメモリー間で転送された 1 バイトあたりの浮動小数点操作数 (FLOPs) または整数操作数 (INTOPs) で測定されます。
パフォーマンス (y 軸) - 1 秒あたりの 10 億浮動小数点演算数 (GFLOPS) または 10 整数演算数 (GINTOPS) で測定されます。
