マイクロアーキテクチャー全般ビュー

メトリックを知りパフォーマンスのベースラインを定義

[マイクロアーキテクチャー全般] ビューポイントで、[サマリー] タブをクリックして [サマリー] ウィンドウに切り替えます。

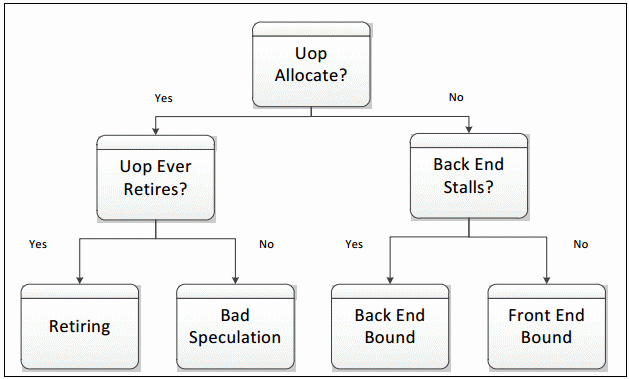

最初のセクションは、パイプライン・スロットやクロックティックで測定されたハードウェア関連のメトリックごとのアプリケーションの実行全体におけるサマリー統計を示しています。メトリックはリスト内の実行カテゴリーごとに分類され、µ パイプ分布図としても表示されます。メトリックの説明を見るには、ヘルプアイコン にマウスポインタ―を移動します。

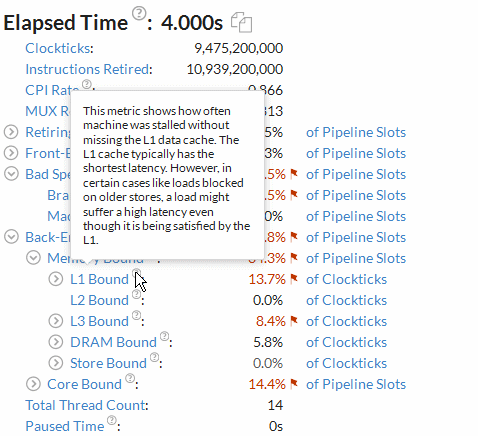

上記は、[L1 依存] メトリックにマウスポインターを移動して表示される説明の例です。

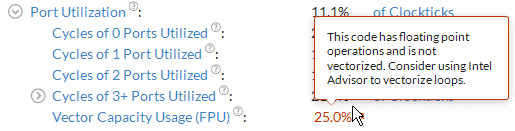

フラグ付きのメトリックは、アプリケーションの実行全体に影響するパフォーマンスの問題を示します。フラグ付きの値にマウスポインターを移動すると、問題の説明が表示されます。

インテル® VTune™ プロファイラーによって特定されたパフォーマンスの問題は、最適化の前後のバージョンを比較するベースラインとして使用することができます。最もよく利用されるパフォーマンス基準は経過時間値です。

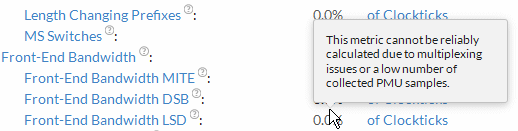

灰色で表示されるメトリック値は、このメトリックで収集されたデータの信頼度が低いことを表します。これは、収集された PMU イベントのサンプル数が非常に少ないことなどが原因です。このような信頼度の低いメトリック値にカーソルを移動すると、インテル® VTune™ プロファイラーは次のようなメッセージを表示します。

このデータは無視できますが、収集に戻ってデータ収集時間、サンプリング間隔、またはワークロードを増やして再度収集することもできます。

デフォルトでは、インテル® VTune™ プロファイラーは詳細モードでマイクロアーキテクチャー全般データを収集します。このモードでは、サマリービューのすべてのメトリック名がハイパーリンクとして示されます。ハイパーリンクをクリックすると、[ボトムアップ] ウィンドウが開いて選択したメトリックでグリッド中のデータがソートされます。軽量のサマリー収集モードは、サマリービュー統計に限定されます。

ハードウェアの問題を特定する

プログラム単位ごとのハードウェアの問題を表示するには、[ボトムアップ] ペインに切り替えます。各列はプログラム単位とそのユニットで費やされる時間の比率を表します。プログラム単位が CPU 時間の 5% 以上を占有する場合、ホットスポットであると考えられます。デフォルトで、インテル® VTune™ プロファイラーはクロックティックの降順でソートされたデータを表示するため、リストの上位にホットスポットが表示されます。

[ボトムアップ] ペインのほとんどのカラムは、ハードウェアのパフォーマンス・メトリックを表します。インテル® VTune™ プロファイラーは、インテル® アーキテクチャー向けに定義された式を基にメトリックを計算します。カラムのヘッダー (メトリック) にマウスを移動すると、メトリックの説明が表示されます。デフォルトでは、メトリック値は数値で表されます。[データを表示] コンテキスト・メニューで表示モードを変更できます。

右側のペインには、選択した関数のコンテキスト・サマリーが表示されます。関数ごとのハードウェア・メトリックと、µPipe 分布図上のそれらの視覚的表現を解析して、この特定の関数が全体のパフォーマンスにどの程度貢献しているか推定します。

各メトリックにはしきい値があります。メトリック値がしきい値を超えるプログラム単位はホットスポットであり、インテル® VTune™ プロファイラーはパフォーマンス・クリティカルであるとして、その値をピンク色でハイライト表示します。ピンク色の各セルの上にマウスを移動すると、問題の説明と推奨される解決策 (ある場合) が表示されます。

上記の例は、インテル® マイクロアーキテクチャー・コード名 Skylake 上で作成され、インテル® VTune™ プロファイラーは sphere_intersect 関数が最も CPU 時間を消費しているホットスポットであることを示しています。インテル® VTune™ プロファイラーは、パイプラインのバックエンドの一部がストールしていることを特定しています。インテル® VTune™ プロファイラーは、バックエンドで メモリー依存 > L1 依存 のボトルネックの問題が成立すると認識しました。この関数の 14.6% のクロックティックが、L1 データ・キャッシュ・ミスでストールしています。これは、この関数のホットスポットに注目して最適化することで、~ 15% スピードアップできる可能性があることを意味します。

インテル® VTune™ プロファイラーは、パイプラインのボトルネックにおける一般的な種別の大部分を特定できます。詳細については、さらに詳しく調査します。詳細レベルのメトリックのデータが表示されない場合、それはインテル® VTune™ プロファイラーが低レベルの顕著なボトルネックを識別できなかったことを意味します。

ソース解析

クリティカルな関数をダブルクリックすると、[ソース/アセンブリー] ウィンドウを開き、ソースコードを解析します。

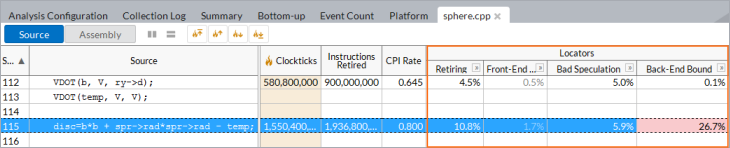

[ソース/アセンブリー] ウィンドウでは、メトリックで示される問題につながるコードの位置を特定できます。例えば、関数のバックエンド依存メトリックが 60% である場合、ソースビューではこの 60% が行レベルや命令レベルに分割され、バックエンド依存メトリックの 60% に最も影響するソース行/命令を特定するのに役立ちます。

ホットスポット・ナビゲーション・ツールバーのボタンを使用して、それぞれのメトリックに影響する最も重要なホットスポットへ移動し、最適化すべきコードを特定できます。

次にすることは?

• [ホットスポット] ビューポイントを使用するか、ホットスポット解析タイプを実行して収集されたデータを表示します。[ホットスポット] ビューポイント内でホットな関数のソースとアセンブリー・コードを解析すると、どの命令がパフォーマンスの低下に影響し、ソース行がどれくらい CPU 時間を消費するか特定するのに役立ちます。このようなコード解析は、サブメトリックで問題が示されず、上位レベルのメトリックで問題が報告される場合の調査に役立ちます (上記の例を参照)。

• 比較解析を実行して、最適化後のパフォーマンス・ゲインを知ることができます。

• カスタム分析構成を作成し、注目するイベントを監視することができます。
