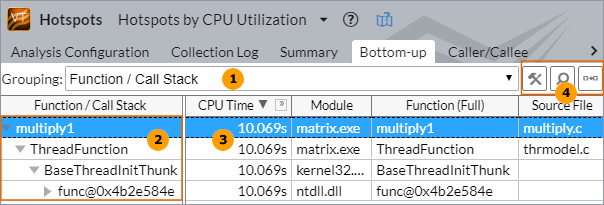

ウィンドウ: ボトムアップ

[グループ化] メニュー。グリッド内の行は、プログラム単位 (モジュール、関数、同期オブジェクトなど) のグループ化レベル (粒度) に対応しています。デフォルトでは、ホットスポット・ビューポイントは [関数/コールスタック] でグループ化されます。

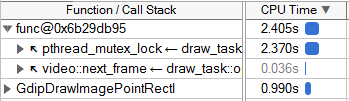

コールスタック: 選択したプログラム単位に直結するコールスタックのツリー階層を解析します。▼ 記号をクリックして行を拡張し、プログラム単位の呼び出しツリーを表示します。各ツリーは、選択された単位を呼び出したコールスタックです。各ツリーには、呼び出し元が 1 つのみであるすべてのプログラム単位が呼び出し関係を示す矢印 付きで表示されます。複数の呼び出し元を持つプログラム単位は分割され、それぞれの呼び出し元は呼び出し先への別々の行を持ちます。関数が同一の親関数の異なるコード行 (呼び出しサイト) から呼び出された場合、[ボトムアップ] ペインはそのようなスタックを 1 つに集約して CPU 時間を合計します。スタックの詳細情報は、[コールサイン] ペインに表示されます。

行の時間値は、その行に入れ子になっているすべての項目の合計値を示します。

パフォーマンス・メトリック。グリッドの各データカラムは、パフォーマンス・メトリックに対応します。デフォルトでは、すべてのプログラム単位は最初のカラムのメトリック値が降順でソートされ、最もパフォーマンス・クリティカルなプログラム単位が最初に表示されます。カラムのヘッダーをクリックすると、メトリックによってリストをソートします。

パフォーマンス・メトリックの一覧は解析タイプによって異なります。カラムのヘッダー (メトリック) にマウスを移動してメトリックの説明を見るか、コンテキストメニューから [このカラムの意味は ?] オプションを選択します。

メトリックにはインテル® VTune™ プロファイラーで設定されたしきい値があり、この値を超えるとメトリックはピンク色でハイライト表示されます。ピンクのセルにマウスを移動すると、その問題の説明とチューニングのアドバイスが表示されます。

一部の解析タイプでは、グリッドのメトリックが灰色で表示されます。このようなメトリックは収集されたデータの信頼性が低いことを表します。これは、収集された PMU イベントのサンプル数が非常に少ないことなどが原因です。このような信頼度の低いメトリック値にカーソルを移動すると、インテル® VTune™ プロファイラーは、 「収集された PMU サンプルは、このメトリックを計算するには少なすぎます。」メッセージを表示します。

解析タイプとビューポイントに応じて、ボトムアップビューは利用率レベルの CPU 時間を表示することがあります。最も [低い] 値のプログラム単位にチューニングの労力を集中します。この値は、プログラム単位の実行中にアプリケーションが CPU 時間を十分に活用していないことを意味します。最適化の総合的な目標は、理想的 (緑 ) または OK (オレンジ ) CPU 利用率状態を達成し、低いおよび過度な CPU 利用率値を短くすることです。

ツールバー。ボトムアップ・ビューを管理するには、次のオプションを選択します。

• [グループのカスタマイズ] ボタンをクリックして、[カスタムグループ化] ダイアログボックスを開きます。

• [検索] ボタンをクリックして、検索バーを開きグリッドの文字列を検索します。

• [スタックレイアウトの変更] ボタンをクリックして、コールスタック・レイアウトに切り替えます。

  通常、チェーンレイアウト がボトムアップ・ビューに適しています。



  ツリーレイアウト はトップダウン・ビューでは自然です。
