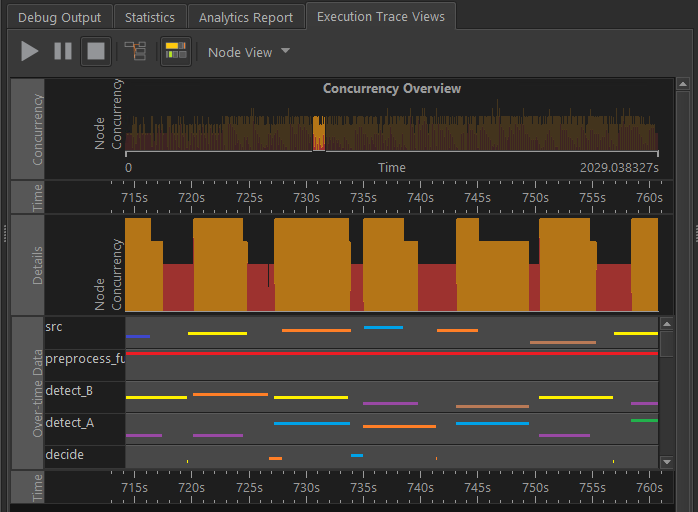

フローグラフ・アナライザーの設計者ワークフローでは、グラフを視覚的に記述して意味のあるプロパティーを設定することで、フローグラフの C++ フレームワーク・コードを生成できます。フレームワーク・コードを生成する前に、規則チェックを実行して、記述されたグラフに不正な実行やパフォーマンスの低下につながる潜在的な問題がないことを確認できます。生成された C++ コードは、ほとんどの場合、修正することなくコンパイルおよび実行できます。状況によっては、生成されたコードを修正して入力や出力を明確にする必要があります。
このツールは、グラフの視覚的な設定に必要な次の機能をサポートします。
- さまざまなノードタイプを選択してグラフを作成できます。
- エッジとの明確な関係を表現できます。
- ノードのプロパティーを編集できます。
- 一般的な編集作業を行えます。
- 記述したグラフを保存して後に再読み込みできます。
これらの基本機能に加えて、次の機能を提供します。
- それぞれのノードを検証して、フローグラフの規則に違反していないことを確認できます。
- グラフの基本的な規則チェックを実行して、潜在的なパフォーマンスの問題を特定できます。
- インテル® oneAPI スレッディング・ビルディング・ブロック (oneTBB) のフローグラフ API を使用する C++ フレームワーク・コードとしてグラフをエクスポートできます。
- グラフを PNG イメージとしてエクスポートできます。

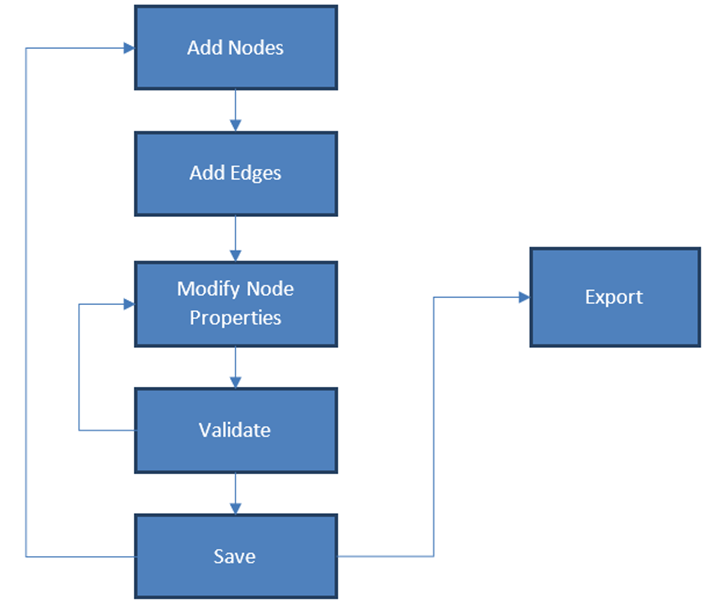

ここでは、設計者ワークフローとそれをサポートする機能について説明しました。次の図は、単純な設計プロセスのフローを示しています。
