注
インテル® SoC Watch で電力解析データを収集する機能は、Android*、Windows*、および Linux* デバイスで利用可能です。インテル® SoC Watch の結果をインポートして表示する機能は、すべてのバージョンのインテル® VTune™ プロファイラーでサポートされます。
インテル® SoC Watch コレクターを使用し、ターゲットシステム上でエネルギー解析データを収集した後、結果ファイル (*.pwr) をホスト上のインテル® VTune™ プロファイラーにインポートして、次のウィンドウで [プラットフォーム電力解析] データを参照できます。表示されるウィンドウは、選択されたメトリックによって異なります。
[サマリー] ウィンドウには、収集されたデータの概要が表示されます。このウィンドウは、電力の問題を特定する出発点として使用されます。
[関連メトリック] ウィンドウは、同じ時間スケールで収集されたすべてのデータのタイムラインを表示します。このウィンドウは、電力の問題を特定する出発点として使用されます。
[帯域幅] ウィンドウでは、DDR SDRAM メモリーイベントと時間経過における帯域幅を表示します。
[コア・ウェイクアップ] ウィンドウは、スリープ状態からアクティブ状態にコアを切り替える原因となった、ウェイクアップ・イベントを表示します。
[CPU C/P 状態] ウィンドウには、CPU スリープ状態とプロセッサ周波数の相関データが表示されます。データは、データが収集されたプラットフォームの階層に従って、時間の経過に沿って表示されます。
[グラフィックス C/P 状態] ウィンドウには、グラフィックスのスリープ状態と収集された P 状態データが表示されます。データはデバイス別、時間経過別に表示されます。
[NC デバイス] ウィンドウには、ノース・コンプレックス・デバイスのさまざまな D0ix スリープ状態、全体のカウント、および時間の経過が表示されます。
[SC デバイス] ウィンドウには、サウス・コンプレックス・デバイスのさまざまな D0ix スリープ状態、全体のカウント、および時間の経過が表示されます。
[温度サンプル] ウィンドウには、コアと SoC から取得された温度が表示されます。
タイマー解像度 (Windows* のみ) には、変更を要求しているプロセスを含め、タイマー解像度と変更要求が表示されます。
[ウェイクロック] ウィンドウ (Android* のみ) は、システムが ACPI S3 (RAM へのサスペンド) 状態へ移行できた、またはできなかったことを示すウェイクロック・データを表示します。
[タイムライン] ペインのコンポーネント列

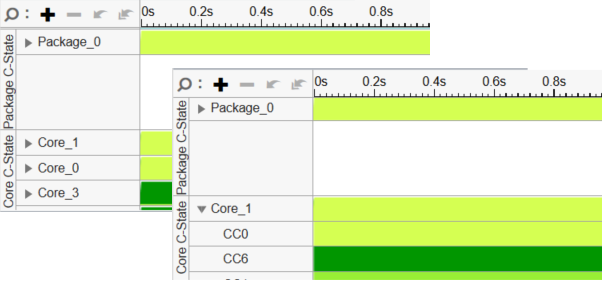

コンポーネントには、サブコンポーネントを展開して表示できるものがあります。以下のライムラインに示すような、行名の横にある矢印マークを探します。
タイムラインの特定のセクションをズームイン

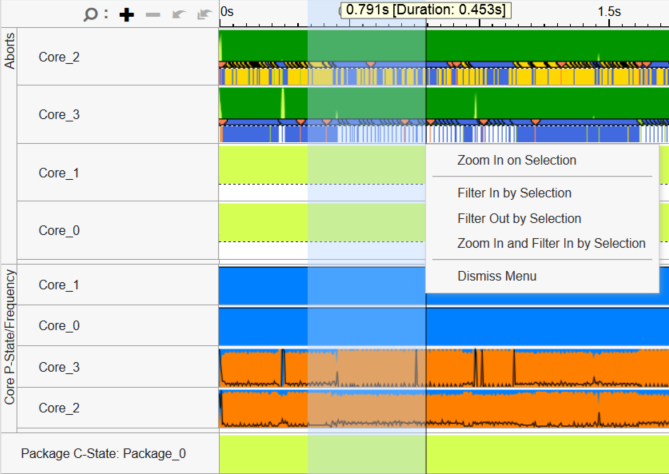

タイムラインのデータ領域をクリックして水平方向にドラッグすると、収集データ全体から特定の時間範囲を選択できます。マウスボタンを放すと、この間隔を拡大するオプションのリストが表示されます。[選択してズームインおよびフィルターイン] では、ズームするだけではなく、選択された範囲に基づいてすべてのグリッドに表示されるデータを再計算できます。フィルターを 1 つのタブに適用すると、そのフィルターはそのビューポイント内のすべてのタブで維持され、各タブで選択された時間間隔が強調表示されます。右クリックして [すべてのフィルターを削除] を選択すると、元のグリッドが復元され、タイムラインの選択がクリアされます。
