タイムライン・レポート

インテル® VTune™ プロファイラーのユーザー・インターフェイスの [タイムライン] ウィンドウと同様に、タイムライン・レポートは時間の経過に伴って変化したメトリックに関する情報を提供します。これは表形式のレポートであり、各行には各時間間隔の平均メトリック値が表示されます。

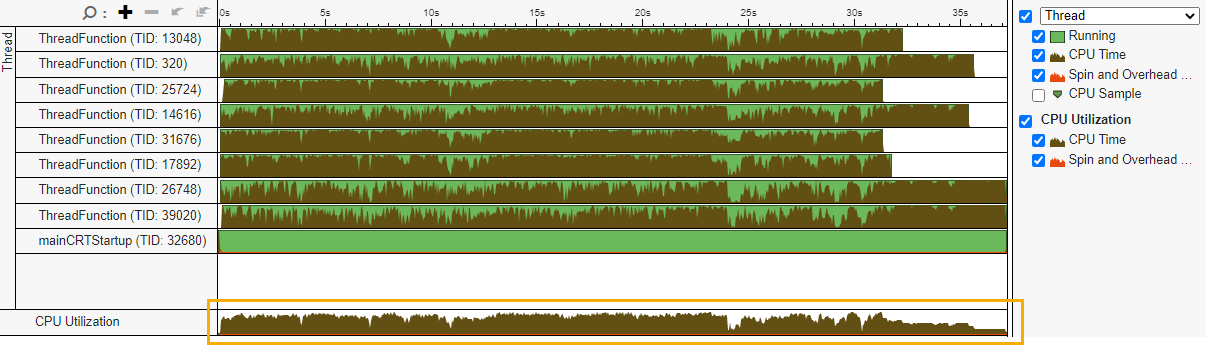

たとえば、このコマンドは、以下の [タイムライン] ペインでハイライト表示されている CPU 利用率セクションをキャプチャーするタイムライン・レポートを生成します。

vtune -result-dir <result_path> -report timeline -report-knob column-by=CPUTime -report-knob bin-count=5

コマンドを実行すると、次の情報が表示されます。

vtune: 結果パス 'C:\VTune\Projects\sample (matrix)\r005hs' を使用します
vtune: Executing actions 75 % Generating a report
timeBin  Bin Start Time  Bin End Time  CPU Time:Self
-------  --------------  ------------  -------------
0                 0.000         7.440       621.445s
1                 7.440        14.879       620.543s
2                14.879        22.319       675.243s
3                22.319        29.758       573.878s
4                29.758        37.198       404.154s
vtune: Executing actions 100 % done

既存の結果からタイムラインレポートを生成

次のコマンドを実行します。

vtune -result-dir
      -report timeline
      -report-knob column-by=
    [ -report-knob sort-column-by= ]
    [ -report-knob group-by= ]
    [ -report-knob bin-count=<30 by=by default=default> ]
    [ -report-knob start=<0 by=by default=default> ]
    [ -report-knob end= ]
    [ -report-knob time-format= ]
    [ -report-knob object-names=True|False by default ]
    [ -report-knob query-type=interval|... ]

説明:

例: CPU 時間のタイムライン・レポート

この例では、ホットスポット解析の r000hs 結果のタイムライン・レポートを生成します。タイムライン・レポートには、30 間隔の CPU 時間の使用率が表示されます。

vtune.exe -r r000hs -report timeline -report-knob column-by=CPUTime
timeBin  Bin Start Time  Bin End Time  CPU Time:Self
-------  --------------  ------------  -------------
0                 0.000         1.240         5.456s
1                 1.240         2.480         6.318s
2                 2.480         3.720         6.462s
3                 3.720         4.960         6.502s
4                 4.960         6.200         6.638s
5                 6.200         7.440         5.908s
6                 7.440         8.679         6.659s
7                 8.679         9.919         6.018s
8                 9.919        11.159         5.555s
9                11.159        12.399         5.599s
10               12.399        13.639         6.404s
11               13.639        14.879         6.994s
12               14.879        16.119         6.997s
13               16.119        17.359         6.290s
14               17.359        18.599         6.986s
15               18.599        19.839         6.859s
16               19.839        21.079         6.496s
17               21.079        22.319         6.883s
18               22.319        23.558         7.044s
19               23.558        24.798         4.416s
20               24.798        26.038         5.306s
21               26.038        27.278         6.219s
22               27.278        28.518         6.140s
23               28.518        29.758         5.305s
24               29.758        30.998         5.874s
25               30.998        32.238         5.617s
26               32.238        33.478         3.909s
27               33.478        34.718         3.688s
28               34.718        35.958         3.232s
29               35.958        37.198         1.927s

例: 時間範囲内の CPU 時間のタイムライン・レポート

この例では、マイクロアーキテクチャー解析の r006ue 結果からタイムライン・レポートが生成されます。データは 2 秒から 5 秒の間に収集されます。3 秒間に収集されたデータは、50 の時間間隔にわたって表示されます。

vtune -r r006ue -report timeline -report-knob column-by=CPUTime -report-knob start=20000000000 -report-knob end=50000000000 -report-knob bin-count=50
timeBin  Bin Start Time  Bin End Time  CPU Time:Self
-------  --------------  ------------  -------------
0                 2.000         2.060       583.614s
1                 2.060         2.120       596.239s
2                 2.120         2.180       568.513s
3                 2.180         2.240       656.714s
4                 2.240         2.300       593.027s
5                 2.300         2.360       582.537s
6                 2.360         2.420       686.536s
7                 2.420         2.480       630.049s
8                 2.480         2.540       683.360s
9                 2.540         2.600       449.970s
10                2.600         2.660       534.815s
11                2.660         2.720       523.006s
12                2.720         2.780       563.003s
13                2.780         2.840       650.275s
14                2.840         2.900       590.479s
15                2.900         2.960       644.241s
16                2.960         3.020       646.289s
17                3.020         3.080       644.978s
18                3.080         3.140       634.378s
19                3.140         3.200       627.582s
20                3.200         3.260       588.956s
21                3.260         3.320       621.873s
22                3.320         3.380       158.051s
23                3.380         3.440       170.440s
24                3.440         3.500       216.458s
25                3.500         3.560       121.819s
26                3.560         3.620       351.148s
27                3.620         3.680       256.142s
28                3.680         3.740       385.892s
29                3.740         3.800       507.566s
30                3.800         3.860       459.971s
31                3.860         3.920       495.019s
32                3.920         3.980       503.530s
33                3.980         4.040       565.219s
34                4.040         4.100       526.778s
35                4.100         4.160       541.870s
36                4.160         4.220       569.609s
37                4.220         4.280       474.287s
38                4.280         4.340       585.829s
39                4.340         4.400       625.578s
40                4.400         4.460       656.474s
41                4.460         4.520       438.410s
42                4.520         4.580       519.766s
43                4.580         4.640       414.919s
44                4.640         4.700       577.235s
45                4.700         4.760       596.569s
46                4.760         4.820       570.871s
47                4.820         4.880       586.414s
48                4.880         4.940       532.267s
49                4.940         5.000       564.387s

例: CSV ファイル形式のタイムライン・レポート

大量のデータを収集する場合は、データ管理を容易にするために、タイムライン・レポートを CSV ファイルにエクスポートすることを検討してください。

この例では、r008hs 結果 (ホットスポット分析) から生成されたタイムライン・レポートが CSV ファイル (r008hs_timeline.csv) として保存されます。収集されたデータは 1000 の時間間隔に分割されます。

vtune -r r008hs -report timeline -report-knob column-by=CPUTime -report-knob bin-count=1000 -format=csv -csv-delimiter=semicolon -report-output r008hs_timeline.csv

r008hs_timeline.csv の内容は次のとおりです。

timeBin;Bin Start Time;Bin End Time;CPU Time:Self
0;2.000;2.060;583.614
1;2.060;2.120;596.239
...

例: スレッド別にグループ化された PMU コアイベントのタイムライン・レポート

このコマンドを実行すると、PMU コアイベントをスレッドごとにグループ化し、グループをイベント数で並べ替えるタイムライン・レポートが生成されます。

vtune -r <result dir> -report timeline -report-knob group-by=Thread -report-knob sort-column-by=PMUEventCount -report-knob column-by=PMUEventCount/PMUEventType

例: パッケージ別にグループ化された PMU アンコアイベントのタイムライン・レポート

このコマンドを実行すると、PMU アンコアイベントをパッケージごとにグループ化し、グループをイベント数で並べ替えるタイムライン・レポートが生成されます。

vtune -r <result dir> -report timeline -report-knob group-by=UncorePackage -report-knob sort-column-by=UncoreEventCount -report-knob column-by=UncoreEventCount/UncoreEventType

例: スレッドごとのコンテキスト・スイッチのタイムライン・レポート

このコマンドを実行すると、スレッドごとのコンテキスト・スイッチのタイムライン・レポートがミリ秒の時間形式で生成されます。

vtune -r <result dir> -report timeline -report-knob query-type=interval -report-knob group-by=Thread -report-knob sort-column-by=ContextSwitchCount -report-knob column-by=ContextSwitches -report-knob bin-count=1000000000 -report-knob time-format=millisecond

例: スレッドごとのタスクのタイムライン・レポート

このコマンドを実行すると、スレッドごとのタスクのタイムライン・レポートが生成され、タスクの名前も表示されます。

vtune -r <result dir> -report timeline -report-knob query-type=interval -report-knob group-by=Thread -report-knob sort-column-by=TaskTime -report-knob column-by=Task -report-knob object-names=True -report-knob bin-count=1000000000
