ノード N から M へのクリティカル・パスは、N から M への (時間的な) 最長パスです。長さは N で始まり M で終了する計算の実行時間の下限を示します。
フローグラフ・アナライザーのクリティカル・パス解析は、各ソースノード/シンクノードのペアのクリティカル・パスを計算します。ソースノード数とシンクノード数の乗数と同じ数のクリティカル・パスを持つグラフもあります。ソースノードは、先行するノードがないグラフ内のノード、または次数が 0 のノードです。シンクノードは、後続のノードがないグラフ内のノード、または外次数が 0 のノードです。
ツールバーの [Compute Critical Path] アイコンをクリックして、グラフのクリティカル・パスを計算します。これらのクリティカル・パスは、コストの降順で表示されます。最長のクリティカル・パスとして、グラフ全体の実行時間の下限を設定するため、最上位のクリティカル・パスを最初に調査します。

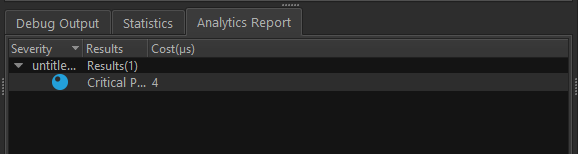

次のスクリーンショットは、クリティカル・パスのレポート例を示しています。
[Analytics Report] ウィンドウでクリティカル・パスを選択すると、そのパス上のすべてのノードがハイライト表示されます。
