ペイン: GPU ルーフライン・グラフ

GPU ルーフラインは、ハードウェアによって課されるパフォーマンスの上限に対し、GPU カーネルの実際のパフォーマンスをチャートを視覚化します。GPU ルーフライン・グラフを使用する詳細については、GPU ルーフライン・グラフのボトルネックを調査を参照してください。

注

インテル® Arc™ Alchemist (DG2) 以降のインテル® X^e グラフィックス製品ファミリーと以降の世代では、従来の用語から GPU アーキテクチャーの用語が変更されています。用語変更の詳細と、従来のコンテンツとの対応については、インテル® X^e グラフィックスの GPU アーキテクチャー用語を参照してください。

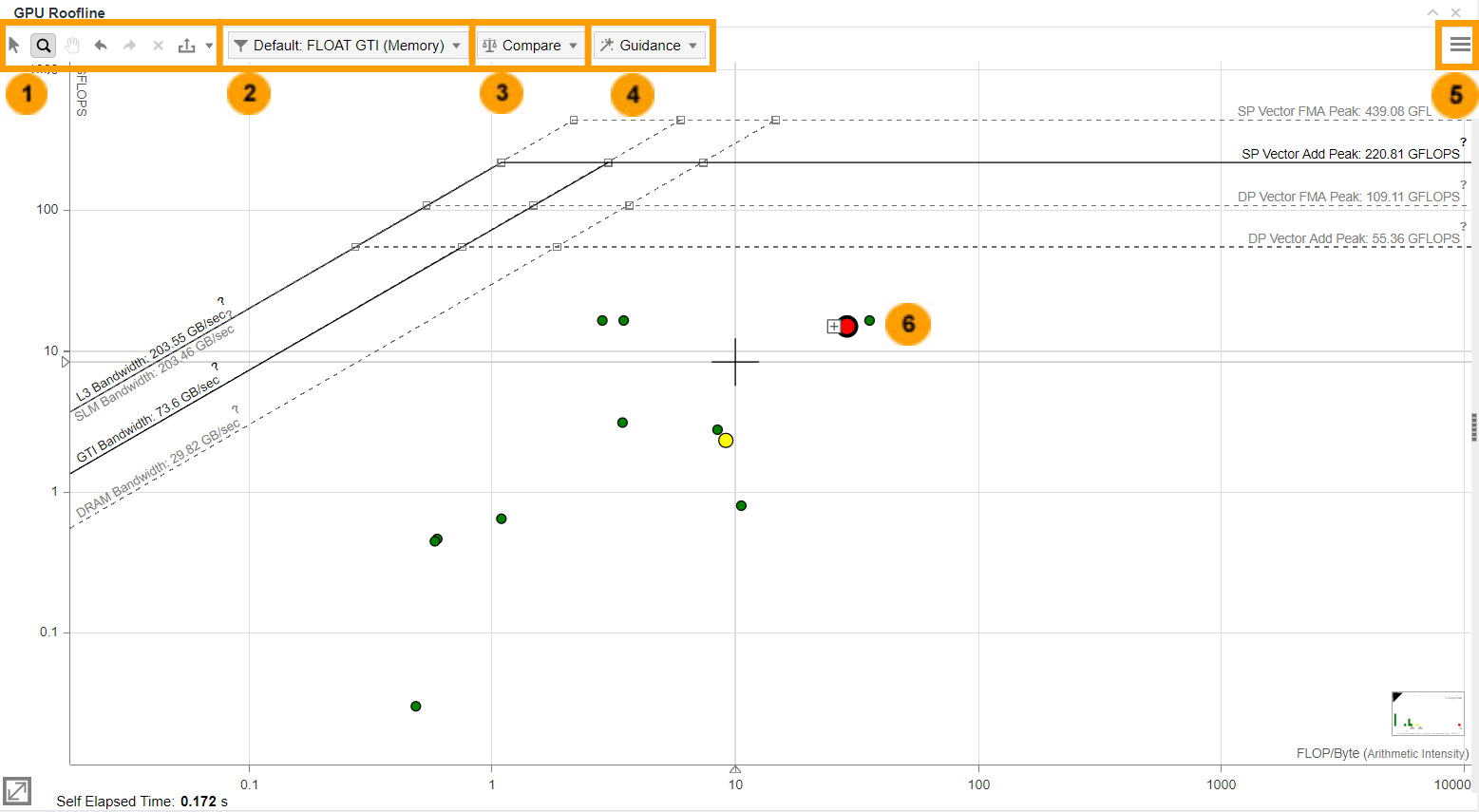

GPU ルーフライン・グラフの制御

重要な GPU ルーフライン・グラフのデータに注目するのに役立つ、次のようなコントロールがあります。

1	マウス移動で選択: マウスを移動して長方形範囲で 1 つ以上のカーネルを選択します。マウス移動でズーム: マウスで範囲をズームイン/アウトします。マウスホイールでズームイン/アウトすることもできます。マウスを移動して表示: グラフを上下左右に移動します。取り消しまたはやり直し: ズームを解除、再適用します。
2	[filter (フィルター)] ドロップダウンを使用して、ルーフライン・グラフに表示する関数/ループを選択します。次の制御が利用できます。 [Operations (操作)] ペインで操作のタイプごとにカーネルをフィルター処理します: INT または FLOAT。グラフで各カーネルの結果を表示するには、[Memory Level (メモリーレベル)] ペインを使用します: CARM, L3, SLM, GTI。
3	[Compare (比較)] ドロップダウンで、別のルーフライン・グラフの結果を現在のプロジェクトの結果に重ねて表示します。結果を追加して比較するにはボタンをクリックします。 [Compared Results (比較された結果)] ペインに表示されるファイルを切り替えます。比較後、最新の結果が保存されます。[Ready for Comparison (比較準備完了)] ペインで最新の結果リストを表示できます。
4	GPU ルーフライン・グラフにインジケーターを追加して、パフォーマンスの制限やカーネルがメモリー依存、計算依存、またはその両方であるかなど、データの視覚的解釈を容易にします。 [Guidance (ガイド)] ドロップダウン・ツールバーで、[Display roof rulers (ルーフのルーラーを表示)] チェックボックスを使用して、カーネルから最も近いパフォーマンス・ルーフまでの垂直ラインの表示を有効にします。ルーラーを表示するには、カーネルのドットにマウスカーソルをホバーします。ルーラーがルーフと交差する場所には、カーネルのハードウェア・パフォーマンスの上限を示すラベルが表示されます。ガイドオプションを選択するとプレビュー画像が更新され、変更が GPU ルーフライン・グラフにどのように影響するか確認できます。[適用] をクリックして変更を適用するか[デフォルト] をクリックして GPU ルーフライン・グラフを元の表示に戻します。
5	ルーフライン表示の設定: 次を表示するようにデフォルトのスケール設定を変更します。最適なスケール (デフォルト)。選択した GPU ルーフライン・グラフ・ビューに調整されます。一定のスケール。最も高いビューまたは広いビューに合わせて調整され、別の GPU ルーフライン・グラフ・ビューが選択されても変化しません。ルーフ設定: ルーフラインの表示 (線) と可視性を変更します。 [Visible (表示)] チェックボックスをクリックして、ルーフラインを表示/非表示にします。ルーフラインの外観を変更するには、[Selected (選択)] チェックボックスをクリックします。ルーフラインを実線または破線で表示します。 [Value (値)] カラムのルーフ値をを手動で調整して、コード固有のハードウェアの制限を設定できます。 [Loop Weight Representation (ループの重みを表現)]: ドットの外観を変更します。 [Point Weight Calculation (ポイントの重みを計算)]: ポイントの重み計算の [ベース値] を変更します。注 GPU ルーフライン・グラフでは、ベース値をして利用できるのはセルフ経過時間のみです。 [Point Weight Ranges (ポイントの重み範囲)]: ドットの [サイズ]、[色]、そして重みの [範囲] を変更します。[+] ボタンをクリックして、ポイントの重み範囲を 2 つに分割します。[-] ボタンをクリックして、ポイントの重みを範囲下にマージします。ポイントの色分け: [重みの範囲] またはタイプ (ベクトルまたはスカラー) によってドットを色分けします。セルフ時間のないループの色を変更することもできます。
6	ドットにマウスカーソルをホバーすると、メトリックが表示され、有効である場合ルーフのルーラ―が示されます。デフォルトでは、インテル® Advisor は GTI (メモリー) のルーフラインを生成し、すべての実行ユニットのメモリー・トラフィックをバイト単位でレポートします。ドットをダブルクリックするか、ドットを選択してスペースまたはエンターキーと押すと、選択したカーネルのメモリーレベルを示すラベル付きのドットが表示されます。ラインはドットに接続され、選択したカーネルに対応することを示します。注 [Memory Level (メモリーレベル)] ツールバーを使用して、グラフに一部のメモリーレベルのみを表示することを選択した場合、選択されていないメモリーレベルは X マーク付きで表示されます。ラベル付きのドットを非表示するには、次の操作を行います。その他のカーネルを選択します。 GPU ルーフライン・グラフの空きスペースをダブルクリックします。スペースまたはエンターを押します。グラフ上のドットの横にある + ボタンをクリックすると、同一ソースカーネルのインスタンスのグループを示す小さなドットに分割されます。インスタンスは、グローバルサイズとローカルサイズによって異なります。各インスタンスにマウスカーソルをホバーすると、パフォーマンス・メトリックが表示されます。インスタンスを示すドットを選択すると、[GPU] ペインの対応するインスタンスがハイライトされ、[GPU Details (GPU の詳細)] タブでそのパフォーマンスとメモリー使用量の詳しい情報が示されます。インスタンスを示すドットをダブルクリックすると、各メモリーレベルの使用状況が表示されます。ルーフライン・グラフでカーネルのドットまたは空白の部分を右クリックすると、次のような機能を実行できます。 GPU ルーフライン・グラフをさらに簡略化するには、フィルターアウト (一時的にドットを非表示)、フィルターイン (一時的に他のすべてのドットを非表示)、またはフィルターをクリア (最初に表示されたすべてのドットを表示) を行います。選択したドットのメトリックを示すサイドパネルを表示/非表示にします。データの解釈を簡単にするため、GPU ルーフライン・グラフに視覚的なガイドを追加します。これらのオプションは、[Guidance (ガイド)]ツールバーと同じです。
