解析で表示されるカラーコードについて

スケーラビリティー解析の実行結果は色分けして表示されます。

• 緑の点は、システム上のコア数以下のスレッド数での実行結果です。

• 青の点は、コア数よりもスレッド数が多い実行結果です。

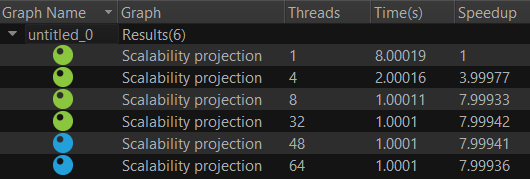

例えば、次の画像は 32 コアのシステムで同時実行性に 1、4、8、32、48、64 が指定された場合の結果を示しています。

32 スレッド未満の実行結果は緑で示され、32 スレッドを超える実行結果は青で示されます。
