このトピックは、自動ルーフライン・グラフを使用して、優先度の高い最適化を決定する方法を紹介するチュートリアルの一部です。
以下のステップを実行します。
このトピックでは、以下について説明します。
メモリー帯域幅のボトルネックは、一般にキャッシュの最適化により解決できます。
[Roofline (ルーフライン)] グラフの解釈をサポートするため、インテル® Advisor のほかのビューのデータを確認します。
注
時間とハードウェア依存性を考慮して、ここでは事前に収集された解析結果を使用します。
結果のスナップショットを開く
次のいずれかの操作を行います。
スタンドアロン GUI: [File (ファイル)] > [Open (開く)] > [Result (結果)] から Result1.advixeexpz 結果を選択します。
Visual Studio* IDE: [ファイル] > [開く] から Result1.advixeexpz 結果を選択します。
最も興味のあるルーフライン・グラフのデータに注目
表示の切り替えを使用して、[Roofline (ルーフライン)] グラフと [Survey Report (サーベイレポート)] を並べて表示します。
インテル® Advisor ツールバーの [Loops And Functions (ループと関数)] フィルター・ドロップダウンから [Loops (ループ)] を選択します。
[Roofline (ルーフライン)] グラフで次の操作を行います。
[Use Single-Threaded Loops (シングルスレッドのループを使用)] チェックボックスをオンにします。

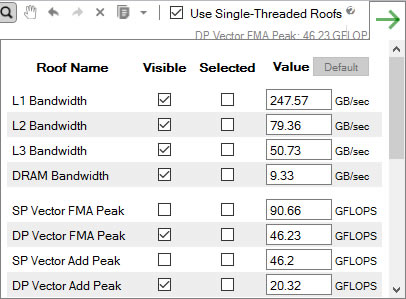

コントロールをクリックして、すべての SP... ループの [Visibility (可視化)] チェックボックスをオンにします(このサンプルコードの変数はすべて倍精度であるため、単精度のルーフラインを非表示にします)。
[Point Colorization (ポイントの色分け)] セクションで [Colors of Point Weight Ranges (ポイントの重み範囲の色)] を選択して、ランタイム別にドットを色分けします (赤、黄、緑)。
をクリックして変更を保存します。
コントロールをクリックします。x 軸のフィールドで既存の値を Backspace キーで消去し、0.1 と 0.4 を入力します。y 軸のフィールドで既存の値を Backspace キーで消去し、7.4 と 45.5 を入力します。
ボタンをクリックして変更を保存します。
ルーフライン・グラフのデータの解釈

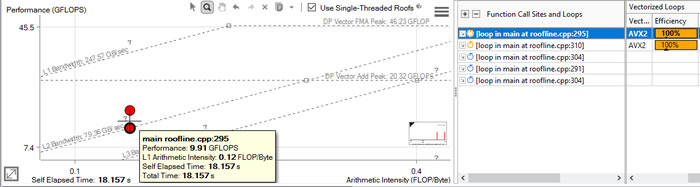

[Roofline (ルーフライン)] グラフの roofline.cpp:295 の main のループを表すドットの位置 (下の赤いドット) に注目してください。これは、(オフスクリーンの) [Scalar Add Peak (スカラー加算ピーク)] ルーフラインの上、および [L2 Bandwidth (L2 帯域幅)] ルーフライン上に配置されます。
なぜこの位置にドットがあるのでしょうか?
考えられる答え: ループのパフォーマンスが L2 キャッシュに関連したメモリー帯域幅のボトルネックによって制限されています。
これを検証するため、以下の操作を行います。
[Survey Report (サーベイレポート)] を確認します。
roofline.cpp:295 の main にあるループの [Vectorized Loops/Efficiency (ベクトル化されたループ/効率)] 値が 100% です。
ベクトル化効率が 100% であるため、このドットは (スクリーンには表示されていない) [Scalar Add Peak (スカラー加算ピーク)] ルーフラインの上にあります。
roofline.cpp:295 の main にあるループのデータ行をクリックして、[Source (ソース)] タブで関連するソースコードを表示します。

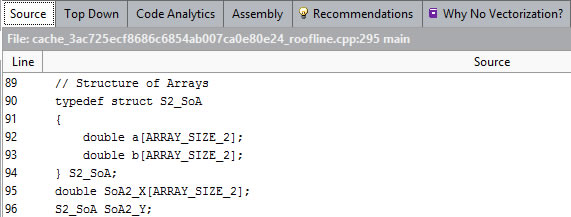

[Source (ソース)] タブでソースの 89 - 96 行目にスクロールして、関連するデータ構造体の定義を確認すると、配列構造体 (SOA) であることが分かります。
SOA はベクトル化効率の良いデータレイアウトですが、このサンプルコードではチュートリアルのデータセットが L1 キャッシュに収まらず、L2 キャッシュからのロードが頻繁に発生します。
roofline.cpp:295 の main にあるループは、実際に L2 キャッシュに関連したメモリー帯域幅のボトルネックによりパフォーマンスが制限されるため、[L2 Bandwidth (L2 帯域幅)] ルーフラインの上にあります。
メモリー帯域幅のボトルネックを解消する
方法として、キャッシュ利用を最適化するためコードを再構成することが考えられます。
roofline.cpp:310 の main にあるループはキャッシュ利用が最適化されているため、このループのドット (前出の[Roofline (ルーフライン)]・グラフの上のドット) は [L2 Bandwidth (L2 帯域幅)] ルーフラインの上にあります。
[Survey Report (サーベイレポート)] で、roofline.cpp:310 の main にあるループのデータ行をクリックします。
[Source (ソース)] タブでソースの 97 - 101 行目にスクロールして、関連するデータ構造体の定義を確認すると、配列構造体配列 (AOSOA) であることが分かります。roofline.cpp:310 の main にあるループが AOSOA データレイアウトである場合、このサンプルコードではチュートリアルのワークロードが 2 つのステップ分割され、それぞれのステップのデータセットは L1 キャッシュに収まります。
