OpenCL* カーネルの最適化とデバッグには、アセンブリー・コードが非常に役立つことがあります。この記事では、インテル® SDK for OpenCL* Applications で利用可能なツールについて説明します。個々のカーネル用にオフライン・コンパイラーにより生成されたアセンブリーの表示、OpenCL* C コードに対応するアセンブリー・コードの領域のハイライト、生成されたアセンブリーの異なる部分の高レベルの説明などを行います。レジスター領域の構文の概要と意味を説明した後、異なる種類のレジスター、利用可能なアセンブリー命令とこれらの命令で操作できるデータ型を紹介します。この記事をお読みになったら、あとは作業を開始するだけです。この記事の続編では、インテル® VTune™ Amplifier を使用したアセンブリーのプロファイルおよびアセンブリーのデバッグを説明する予定です。
単純な OpenCL* カーネルのアセンブリー
まず単純なカーネルで始めましょう。
kernel void empty() {
}
図 1. 単純な OpenCL* カーネル
これは最も単純なカーネルと言えます。このカーネルを Code Builder Session Explorer でビルドしましょう。CODE-BUILDER/OpenCL Kernel Development/New Session を選択して新しいセッションを作成し、上記のカーネルを空の program.cl ファイルにコピーして、このファイルをビルドします。第 5 世代インテル® プロセッサー (Broadwell) または第 6 世代インテル® プロセッサー (Skylake) を利用していれば、program_empty.gen ファイルが生成されているはずです。このファイルをダブルクリックします。次のような画面が表示されます。
図 2. empty カーネルと対応するアセンブリー
カーネルのアセンブリーは右に表示されています。いくつか注釈を追加します。
// Start of Thread
LABEL0
(W) and (1|M0) r2.6<1>:ud r0.5<0;1,0>:ud 0x1FF:ud // id:
// End of thread
(W) mov (8|M0) r127.0<1>:ud r0.0<8;8,1>:ud {Compacted} // id:
send (8|M0) null r127 0x27 0x2000010 {EOT} // id:
図 3. empty カーネルの注釈付きアセンブリー
ほとんど何も含まれていませんが、これはあくまでもスタートです。
では、少しだけ複雑にしてみましょう。次のコードを program.cl にコピーしてください。
kernel void meaning_of_life(global uchar* out)
{
out[31] = 42;
}
図 4. meaning_of_life カーネル
ファイルをリビルドすると、program_meaning_of_life.gen ファイルが生成されます。このファイルをダブルクリックすると、少しだけ複雑になったカーネルが表示されます。
図 5. meaning_of_life カーネルと対応するアセンブリー
左のカーネルの異なる部分をクリックすると、アセンブリーの異なる部分がハイライトされることを確認します。
次はカーネルの最初と対応する命令です。

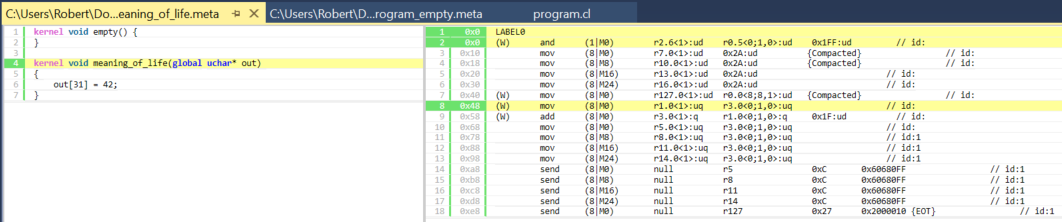

図 6. meaning_of_life カーネルの最初
カーネルの本体と対応する命令。

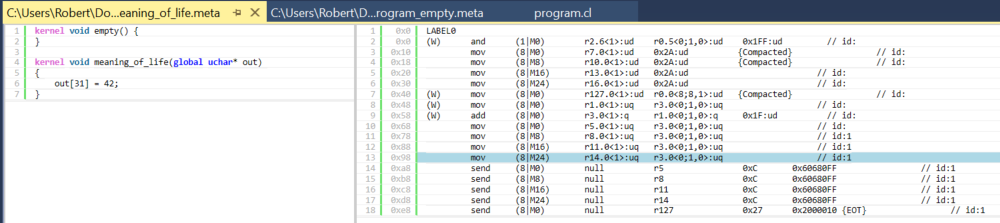

図 7. meaning_of_life カーネルの本体
カーネルの最後と対応する命令。

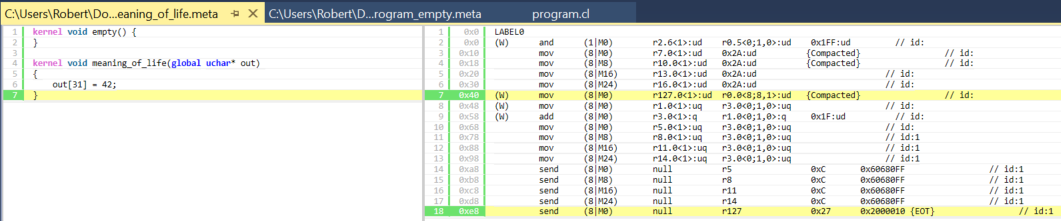

図 8. meaning_of_life カーネルの最後
分かりやすくなるように、アセンブリーを再配置しましょう。
// Start of Thread
LABEL0
(W) and (1|M0) r2.6<1>:ud r0.5<0;1,0>:ud 0x1FF:ud // id:
// r3 and r4 contain the address of out variable (8 unsigned quadwords – uq)
// we are going to place them in r1 and r2
(W) mov (8|M0) r1.0<1>:uq r3.0<0;1,0>:uq // id:
// Move 42 (0x2A:ud – ud is unsigned dword) into 32 slots (our kernel is compiled SIMD32)
// We are going to use registers r7, r10, r13 and r16, each register fitting 8 values
mov (8|M0) r7.0<1>:ud 0x2A:ud {Compacted} // id:
mov (8|M8) r10.0<1>:ud 0x2A:ud {Compacted} // id:
mov (8|M16) r13.0<1>:ud 0x2A:ud // id:
mov (8|M24) r16.0<1>:ud 0x2A:ud // id:
// Add 31 (0x1F:ud) to eight quadwords in r1 and r2 and place the results in r3 and r4
// Essentially, we get &out[31]
(W) add (8|M0) r3.0<1>:q r1.0<0;1,0>:q 0x1F:ud // id:
// Now we spread &out[31] into r5,r6, r8,r9, r11, r12, and r14, r15 – 32 values in all.
mov (8|M0) r5.0<1>:uq r3.0<0;1,0>:uq // id:
mov (8|M8) r8.0<1>:uq r3.0<0;1,0>:uq // id:1
mov (8|M16) r11.0<1>:uq r3.0<0;1,0>:uq // id:1
mov (8|M24) r14.0<1>:uq r3.0<0;1,0>:uq // id:1
// Write to values in r7 into addresses in r5, r6, etc.
send (8|M0) null r5 0xC 0x60680FF // id:1
send (8|M8) null r8 0xC 0x60680FF // id:1
send (8|M16) null r11 0xC 0x60680FF // id:1
send (8|M24) null r14 0xC 0x60680FF // id:1
// End of thread
(W) mov (8|M0) r127.0<1>:ud r0.0<8;8,1>:ud {Compacted} // id:
send (8|M0) null r127 0x27 0x2000010 {EOT} // id:1
図 9. meaning_of_life カーネルの注釈付きアセンブリー
固定インデックスの代わりに get_global_id(0) を使用して、カーネルをもう少し複雑にしてみましょう。
kernel void meaning_of_life2(global uchar* out)
{
int i = get_global_id(0);
out[i] = 42;
}
図 10. meaning_of_life2 カーネル
get_global_id(0) を追加したことでカーネルのサイズが増加している (アセンブリー命令が 9 つ増えている) ことに注意してください。スレッドの各ワークアイテムの増加アドレスを計算する必要があります (32 のワークアイテムがあります)。
// Start of Thread
LABEL0
(W) and (1|M0) r7.6<1>:ud r0.5<0;1,0>:ud 0x1FF:ud // id:
// Move 42 (0x2A:ud – ud is unsigned dword) into 32 slots (our kernel is compiled SIMD32)
// We are going to use registers r17, r20, r23 and r26, each register fitting 8 values
mov (8|M0) r17.0<1>:ud 0x2A:ud {Compacted} // id:
mov (8|M8) r20.0<1>:ud 0x2A:ud {Compacted} // id:
mov (8|M16) r23.0<1>:ud 0x2A:ud // id:
mov (8|M24) r26.0<1>:ud 0x2A:ud // id:
// get_global_id(0) calculation, r0.1, r7.0 and r7.3 will contain the necessary starting values
(W) mul (1|M0) r3.0<1>:ud r0.1<0;1,0>:ud r7.3<0;1,0>:ud // id:
(W) mul (1|M0) r5.0<1>:ud r0.1<0;1,0>:ud r7.3<0;1,0>:ud // id:
(W) add (1|M0) r3.0<1>:ud r3.0<0;1,0>:ud r7.0<0;1,0>:ud {Compacted} // id:
(W) add (1|M0) r5.0<1>:ud r5.0<0;1,0>:ud r7.0<0;1,0>:ud {Compacted} // id:1
// r3 thru r6 will contain the get_global_id(0) offsets; r1 and r2 contain 32 increasing values
add (16|M0) r3.0<1>:ud r3.0<0;1,0>:ud r1.0<8;8,1>:uw // id:1
add (16|M16) r5.0<1>:ud r5.0<0;1,0>:ud r2.0<8;8,1>:uw // id:1
// r8 and r9 contain the address of out variable (8 unsigned quadwords – uq)
// we are going to place these addresses in r1 and r2
(W) mov (8|M0) r1.0<1>:uq r8.0<0;1,0>:uq // id:1
// Move the offsets in r3 thru r6 to r7, r8, r9, r10, r11, r12, r13, r14
mov (8|M0) r7.0<1>:q r3.0<8;8,1>:d // id:1
mov (8|M8) r9.0<1>:q r4.0<8;8,1>:d // id:1
mov (8|M16) r11.0<1>:q r5.0<8;8,1>:d // id:1
mov (8|M24) r13.0<1>:q r6.0<8;8,1>:d // id:1
// Add the offsets to address of out in r1 and place them in r15, r16, r18, r19, r21, r22, r24, r25
add (8|M0) r15.0<1>:q r1.0<0;1,0>:q r7.0<4;4,1>:q // id:1
add (8|M8) r18.0<1>:q r1.0<0;1,0>:q r9.0<4;4,1>:q // id:1
add (8|M16) r21.0<1>:q r1.0<0;1,0>:q r11.0<4;4,1>:q // id:2
add (8|M24) r24.0<1>:q r1.0<0;1,0>:q r13.0<4;4,1>:q // id:2
// write into addresses in r15, r16, values in r17, etc.
send (8|M0) null r15 0xC 0x60680FF // id:2
send (8|M8) null r18 0xC 0x60680FF // id:2
send (8|M16) null r21 0xC 0x60680FF // id:2
send (8|M24) null r24 0xC 0x60680FF // id:2
// End of thread
(W) mov (8|M0) r127.0<1>:ud r0.0<8;8,1>:ud {Compacted} // id:
send (8|M0) null r127 0x27 0x2000010 {EOT} // id:2
図 11. meaning_of_life2 カーネルの注釈付きアセンブリー
最後に、読み書きと計算を行うカーネルを見てみましょう。
kernel void modulate(global float* in, global float* out) {
int i = get_global_id(0);
float f = in[i];
float temp = 0.5f * f;
out[i] = temp;
}
図 12. 浮動小数点演算を行う単純なカーネル
コードは次のようになります (分かりやすくなるように一部のアセンブリー命令を再配置していることに注意してください)。
// Start of Thread
LABEL0
(W) and (1|M0) r7.6<1>:ud r0.5<0;1,0>:ud 0x1FF:ud // id:
// r3 and r4 will contain the address of out buffer
(W) mov (8|M0) r3.0<1>:uq r8.1<0;1,0>:uq // id:
// int i = get_global_id(0);
(W) mul (1|M0) r5.0<1>:ud r0.1<0;1,0>:ud r7.3<0;1,0>:ud // id:
(W) mul (1|M0) r9.0<1>:ud r0.1<0;1,0>:ud r7.3<0;1,0>:ud // id:
(W) add (1|M0) r5.0<1>:ud r5.0<0;1,0>:ud r7.0<0;1,0>:ud {Compacted} // id:
(W) add (1|M0) r9.0<1>:ud r9.0<0;1,0>:ud r7.0<0;1,0>:ud {Compacted} // id:
add (16|M0) r5.0<1>:ud r5.0<0;1,0>:ud r1.0<8;8,1>:uw // id:
add (16|M16) r9.0<1>:ud r9.0<0;1,0>:ud r2.0<8;8,1>:uw // id:
// r1 and r2 will contain the address of in buffer
(W) mov (8|M0) r1.0<1>:uq r8.0<0;1,0>:uq // id:1
// r11, r12, r13, r14, r15, r16, r17 and r18 will contain 32 qword offsets
mov (8|M0) r11.0<1>:q r5.0<8;8,1>:d // id:1
mov (8|M8) r13.0<1>:q r6.0<8;8,1>:d // id:1
mov (8|M16) r15.0<1>:q r9.0<8;8,1>:d // id:1
mov (8|M24) r17.0<1>:q r10.0<8;8,1>:d // id:1
// float f = in[i];
shl (8|M0) r31.0<1>:uq r11.0<4;4,1>:uq 0x2:ud // id:1
shl (8|M8) r33.0<1>:uq r13.0<4;4,1>:uq 0x2:ud // id:1
shl (8|M16) r35.0<1>:uq r15.0<4;4,1>:uq 0x2:ud // id:1
shl (8|M24) r37.0<1>:uq r17.0<4;4,1>:uq 0x2:ud // id:1
add (8|M0) r19.0<1>:q r1.0<0;1,0>:q r31.0<4;4,1>:q // id:1
add (8|M8) r21.0<1>:q r1.0<0;1,0>:q r33.0<4;4,1>:q // id:2
add (8|M16) r23.0<1>:q r1.0<0;1,0>:q r35.0<4;4,1>:q // id:2
add (8|M24) r25.0<1>:q r1.0<0;1,0>:q r37.0<4;4,1>:q // id:2
// read in f values at addresses in r19, r20, r21, r22, r23, r24, r25, r26 into r27, r28, r29, r30
send (8|M0) r27 r19 0xC 0x4146EFF // id:2
send (8|M8) r28 r21 0xC 0x4146EFF // id:2
send (8|M16) r29 r23 0xC 0x4146EFF // id:2
send (8|M24) r30 r25 0xC 0x4146EFF // id:2
// float temp = 0.5f * f; - 0.5f is 0x3F000000:f
// We multiply 16 values in r27, r28 by 0.5f and place them in r39, r40
// We multiple 16 values in r29, r30 by 0.5f and place them in r47, r48
mul (16|M0) r39.0<1>:f r27.0<8;8,1>:f 0x3F000000:f // id:3
mul (16|M16) r47.0<1>:f r29.0<8;8,1>:f 0x3F000000:f // id:3
// out[i] = temp;
add (8|M0) r41.0<1>:q r3.0<0;1,0>:q r31.0<4;4,1>:q // id:2
add (8|M8) r44.0<1>:q r3.0<0;1,0>:q r33.0<4;4,1>:q // id:2
add (8|M16) r49.0<1>:q r3.0<0;1,0>:q r35.0<4;4,1>:q // id:2
add (8|M24) r52.0<1>:q r3.0<0;1,0>:q r37.0<4;4,1>:q // id:3
mov (8|M0) r43.0<1>:ud r39.0<8;8,1>:ud {Compacted} // id:3
mov (8|M8) r46.0<1>:ud r40.0<8;8,1>:ud {Compacted} // id:3
mov (8|M16) r51.0<1>:ud r47.0<8;8,1>:ud // id:3
mov (8|M24) r54.0<1>:ud r48.0<8;8,1>:ud // id:3
// write into addresses r41, r42 the values in r43, etc.
send (8|M0) null r41 0xC 0x6066EFF // id:3
send (8|M8) null r44 0xC 0x6066EFF // id:3
send (8|M16) null r49 0xC 0x6066EFF // id:3
send (8|M24) null r52 0xC 0x6066EFF // id:4
// End of thread
(W) mov (8|M0) r127.0<1>:ud r0.0<8;8,1>:ud {Compacted} // id:
send (8|M0) null r127 0x27 0x2000010 {EOT} // id:4
図 13. 単純な浮動小数点演算カーネルの注釈付きアセンブリー
アセンブリー命令の読み方
すべての命令は次のような形式になります。
[(pred)] opcode (exec-size|exec-offset) dst src0 [src1] [src2]
(pred) は、オプションのプレディケートです。ここでは説明しません。
opcode は、add や mov のような命令のシンボルです (opcode のリストは最後の表を参照)。
exec-size は、命令の SIMD 幅です。アーキテクチャーに応じて 1、2、4、8 または 16 になります。SIMD32 コンパイルでは、通常、実行サイズ 8 または 16 の 2 つの命令が 1 つのグループになります。
exec-offset は、ARF レジスターのどの部分を読み書きするか、実行ユニットに知らせる部分です。例えば、(8|M24) は実行マスクのビット 24 から 31 を参照します。SIMD16 または SIMD32 のコードは次のようになります。
mov (8|M0) r11.0<1>:q r5.0<8;8,1>:d // id:1
mov (8|M8) r13.0<1>:q r6.0<8;8,1>:d // id:1
mov (8|M16) r15.0<1>:q r9.0<8;8,1>:d // id:1
mov (8|M24) r17.0<1>:q r10.0<8;8,1>:d // id:1
図 14. SIMD32 アセンブリーの mov 命令
GRF のオペランドごとにアクセスできるバイト数の制限により、コンパイラーは 4 つの 8 要素幅の演算を行う必要があります。
dst は、デスティネーション・レジスターです。
src0 は、ソースレジスターです。
src1 は、オプションのソースレジスターです。0x3F000000:f (0.5) や 0x2A:ud (42) のように、即値の場合もあることに注意してください。
src2 は、オプションのソースレジスターです。
ジェネラル・レジスター・ファイル (GRF) レジスター
各スレッドには 128 個のレジスターの専用スペース (r0 から r127) があります。各レジスターは 256 ビットまたは 32 バイトです。
アーキテクチャー・レジスター・ファイル (ARF) レジスター
上記のアセンブリー・コードには、これらの特殊なレジスターの 1 つである null レジスターのみ含まれています。null レジスターは、send 命令のデスティネーションとして使用され、スレッドの最後を記述および示すために使用されます。その他のアーキテクチャー・レジスターを次に示します。

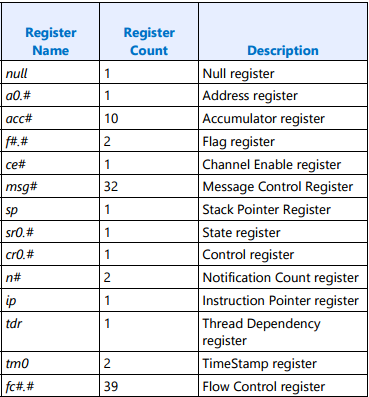

図 15. アーキテクチャー・レジスター・ファイル (ARF) レジスター
レジスターは 32 バイト幅でバイトアドレス指定可能であるため、アセンブリーにはこれらのレジスターに格納された値にアクセスできるレジスター領域構文が用意されています。
この後、一連の図でレジスター領域構文について説明します。
例として、レジスター領域 r4.1<16;8,2>:w を見てみましょう。領域の最後の w はワード (または 2 バイト) 値であることを示しています。利用可能な整数データ型と浮動小数点データ型の一覧は、後の表を参照してください。起点は r4.1 で、レジスター r4 の 2 つ目のワードから始まることを意味します。縦ストライドは 16 で、2 つ目の行から始まるため 16 の要素をスキップする必要があることを意味します。幅パラメーターは 8 で、行の要素数を指します。横ストライドは 2 で、2 つおきに要素を処理することを意味します。ここでは r4 と r5 の両方の内容を参照していることに注意してください。次の図は結果をまとめたものです。

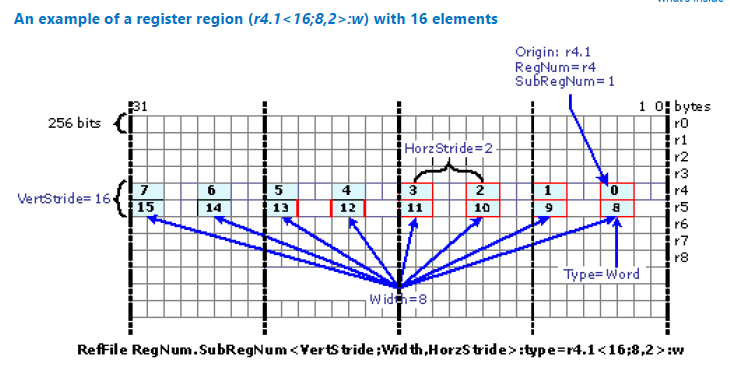

図 16. 16 要素のレジスター領域 (r4.1<16;8,2>:w) の例
この例の、レジスター領域 r5.0<1;8,2>:w について考えてみましょう。領域は r5 の最初の要素から始まります。1 行に 8 つの要素があり、2 つおきの要素を含みます。つまり、最初の行は {0, 1, 2, 3, 4, 5, 6, 7} です。2 つ目の行は 1 ワードのオフセットまたは r5.2 で始まり、{8, 9, 10, 11, 12, 13, 14, 15} を含みます。次の図は結果をまとめたものです。
図 17. 行がインターリーブされた 16 要素のレジスター領域 (r5.0<1;8,2>:w)
次のアセンブリー命令について考えてみましょう。
add(16|M0) r6.0<1>:w r1.7<16;8,1>:b r2.1<16;8,1>:b
src0 は、r1.7 から始まり 8 つの連続するバイトの最初の行、r1.23 から始まる 2 つ目の行が続きます。
src1 は、r2.1 から始まり 8 つの連続するバイトの最初の行、r2.17 から始まる 2 つ目の行が続きます。
dst は、r6.0 から始まり、値をワードで格納します。命令 Add(16) は 16 の値を操作するため、16 の連続するワードを r6 に格納します。

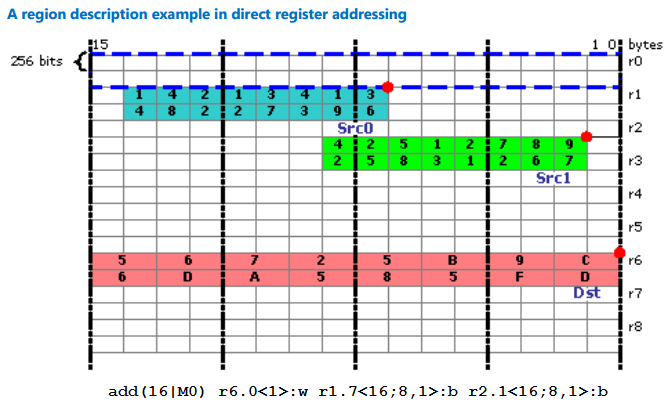

図 18. 直接レジスター・アドレッシングの領域説明の例
次のアセンブリー命令について考えてみましょう。
add(16|M0) r6.0<1>:w r1.14<16;8,0>:b r2.17<16;8,1>:b
src0 は r1.14<16;8,0>:b です。最初のバイトサイズの値は r1.14 から始まります。ストライド値 0 は領域の幅 (8) で値を繰り返します。次に、r1.30 から始まる領域が続き、そこに 8 回格納された値を繰り返します。つまり、値 {1,1,1,1,1,1,1,1, 4, 4, 4, 4, 4, 4, 4, 4} を操作します。
src1 は r2.17<16;8,1>:b で、最初の行は r2.17 から始まる 8 バイト、2 つ目の行は r3.1 から始まる 8 バイトです。
図 19. src0 を複製スカラーのベクトルとして含む直接レジスター・アドレッシングの領域説明の例
レジスター領域の : の後の文字は、格納されるデータ型を示します。利用可能な整数データ型と浮動小数点データ型の 2 つの表を次に示します。

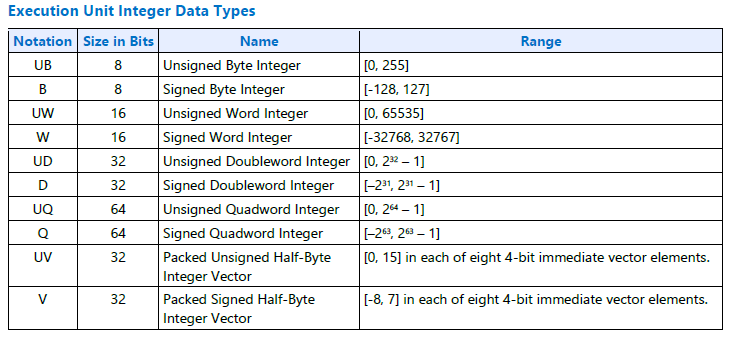

図 20. 実行ユニット (整数データ型)

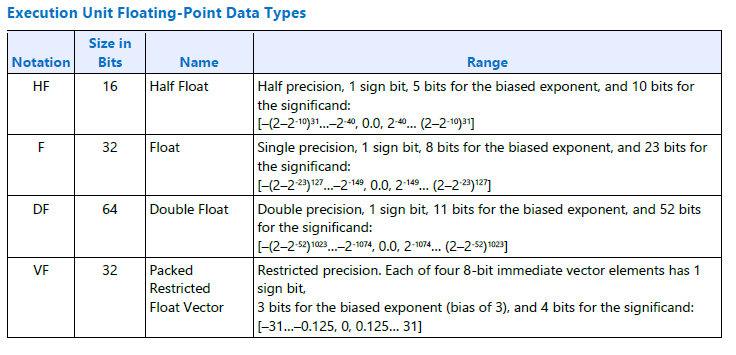

図 21. 実行ユニット (浮動小数点データ型)
次の表は、利用可能なアセンブリー命令をまとめたものです。

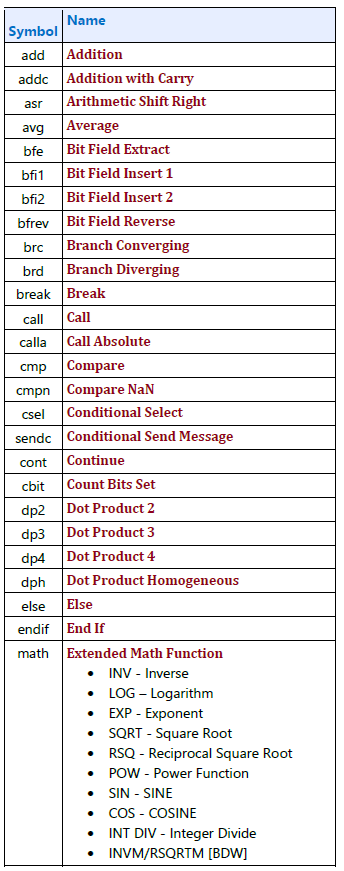

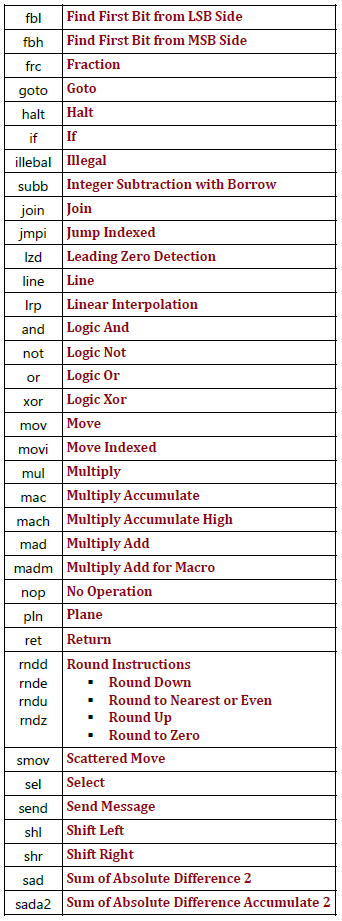

図 22. 利用可能な GEN アセンブリー命令
